作為科技開展的一個新興領域，微納技術現如今已被更多的應用于電學領域、光學領域、生物醫療領域，成為推動世界發展，幫助人們獲得更便利更幸福生活的一大助力。那么什么是微納加工技術？ATA-P0102功率放大器在其中有何應用？今天Aigtek安泰電子就針對這個問題給大家進行分享。

　　首先，什么是微納米加工技術？

　　微納米加工技術是指加工形成的部件或結構本身的尺寸在微米或納米量級，正是微納米加工技術的開展促進了集成電路的開展，導致集成電路的集成度以每18個月翻一番的速度提高。

　　微納加工技術往往牽涉材料的原子級尺度納米技術是指有關納米級(0.1-100nm)的材料、設計、制造、測量、控制和產品的技術。納米技術是科技開展的一個新興領域，它不僅僅是關于如何將加工和測量精度從微米級提高到納米級的問題，也是關于人類對自然的認識和改造如何從宏觀領域進入到微觀領域。

　　柔性微納制造技術的發展現狀

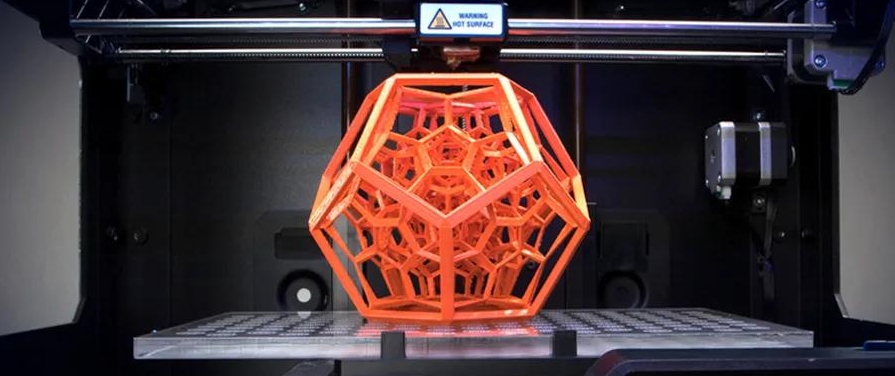

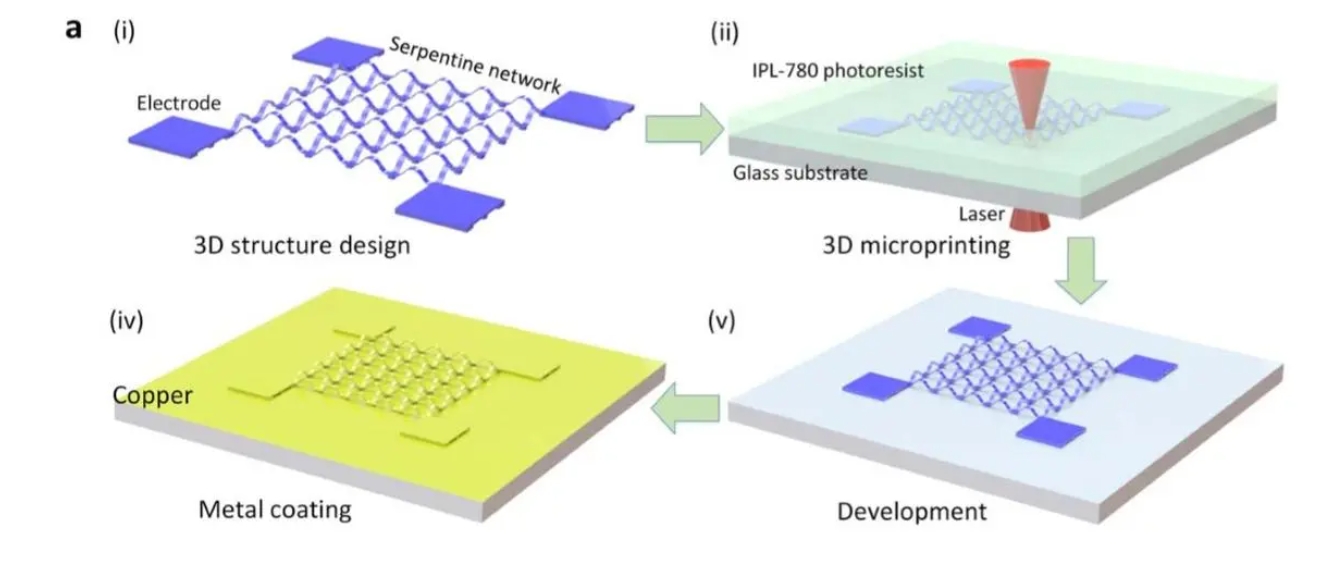

　　國際上，針對柔性微納制造技術主要包括納米壓印技術和3D、4D打印技術。上世紀90年代提出的納米壓印技術利用光刻膠輔助將模板上的微納結構通過刻蝕傳遞工藝轉移到待加工材料上。原先硅片是毫米級的，通過刻蝕等各種方法把尺度減到微米甚至納米級。這種減材制造將材料逐步減小，達到目標尺度。而3D打印和4D打印是一種增材制造技術，原來的材料是原子級、分子級的，一點點累積疊加材料，生成目標物體。

　　納米壓印技術國內做了很多年，但仍處于跟隨狀態，3D打印和4D打印是國外首創，如果跟隨已有柔性微納制造技術，對我們年輕人來說，創新性不足。利用光刻、刻蝕等傳統微納加工技術制造器件時發現，光可以控制表面失穩，摸索一陣后又發現這可以制成微納結構，一種既非減材制造也非增材制造的新型柔性微納加工技術，也就是表面失穩引導的力學自組裝技術。

　　表面失穩結構控形控性的研究不僅為我國突破光刻技術封鎖提供新的技術路線，還可以提高光通信加密的安全等級。基于表面失穩做了一些微納結構，光在微納結構里會發生反射、折射和衍射，人為控制光的反射、折射和衍射可以改變光的傳播方向、強度、波長。相對于靜態光柵，近紅外調控的動態衍射光柵具有動態原位調節和切換等優勢，可顯著提高光通信加密的安全等級。

　　可編程光控自組裝結構形成機理、力學設計理論與其在微納制造技術應用研究是當前微納尺度力學領域的研究熱點與難點，是亟需解決的前沿性基礎科學問題。大面積、高準直度、有序自組裝結構設計和制造也是關鍵性微納技術問題。此外，微納自組裝結構控形控性研究可突破力學、機械、材料學之間學科壁壘，促進多學科交叉融合創新。

　　ATA-P0102功率放大器在微納米加工技術中的應用

　　微納米加工技術，主要涉及到了納米壓印技術和3D、4D打印技術，其中3D打印以及納米定位工作臺都會用到功率放大器，來解決整個系統驅動力不足的情況。像納米定位工作臺中需要用到各類換能器、壓電陶瓷，功率放大器則可以輸出穩定電壓，以驅動壓電陶瓷、換能器等負載。

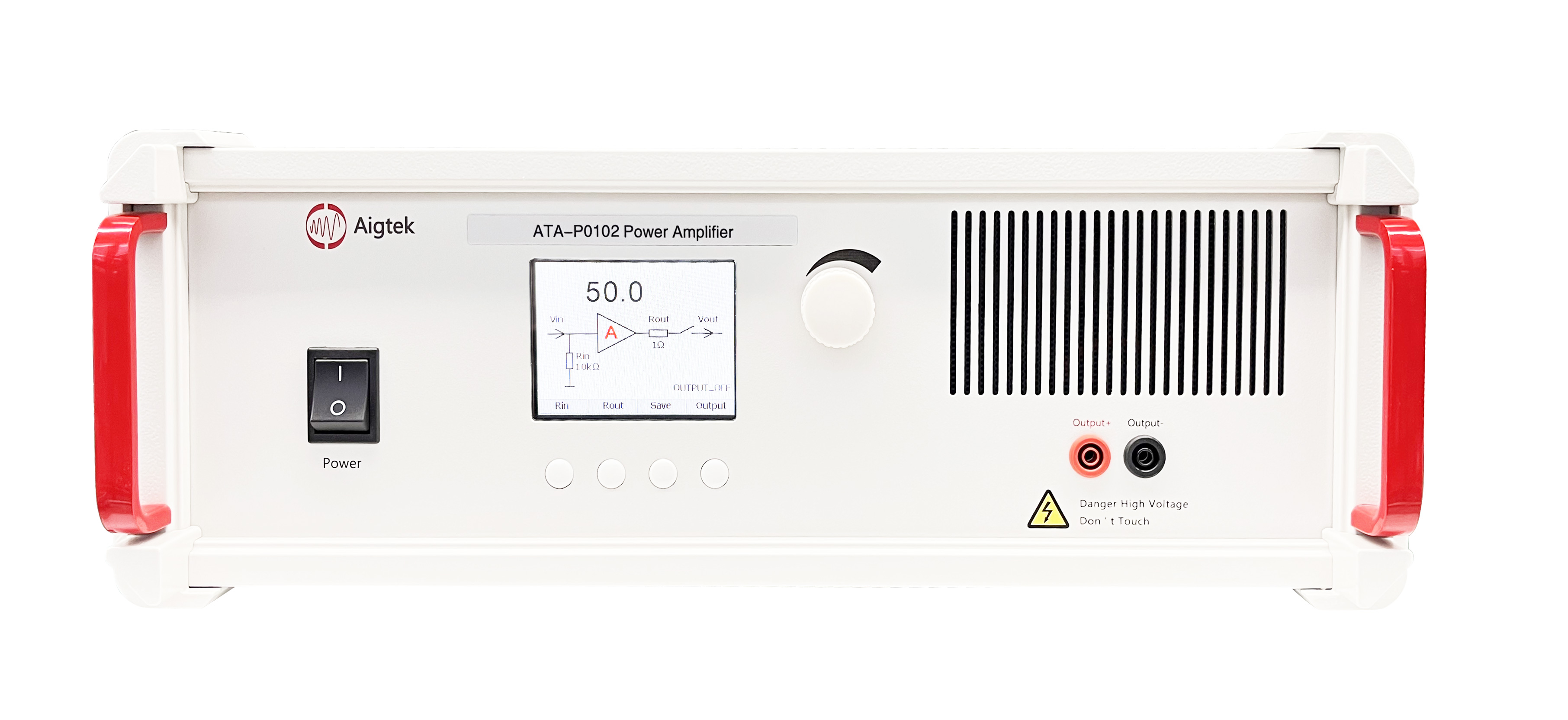

　　ATA-P0102功率放大器

　　帶寬：（-3dB）DC~1kHz

　　電壓范圍：0V~150V

　　電流：2.5Ap

　　功率：375Wp

　　壓擺率：≥0.67V/μs

　　可程控

安泰電子是專業從事功率放大器、高壓放大器、功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.aigtek.com或撥打029-88865020
