      超聲波換能器功率放大器和振動測試儀是一對強大的工具,可以幫助我們實時監測壓電陶瓷的頻率幅值。壓電陶瓷是一種具有壓電特性的材料,可以通過外加電場或力的作用下發生機械振動。利用超聲波換能器功率放大器和振動測試儀的組合,我們可以準確地監測和分析壓電陶瓷的振動性能。

    超聲波換能器功率放大器如何驅動壓電陶瓷測振動頻率?

      那么,超聲波換能器功率放大器+激光測振儀如何監測壓電陶瓷頻率幅值?

    超聲波換能器功率放大器如何驅動壓電陶瓷測振動頻率?

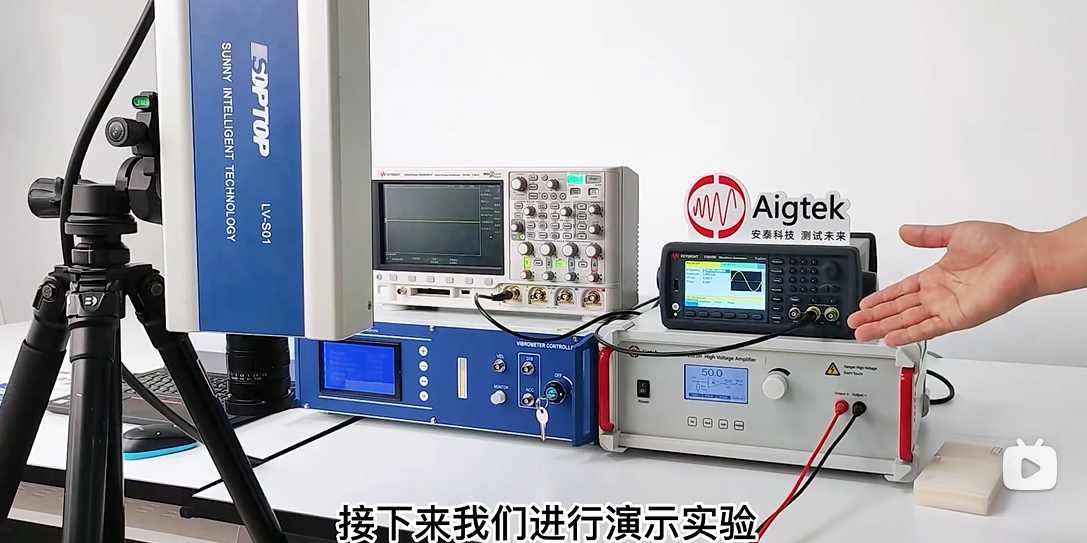

      功率放大器經典案例一一壓電陶瓷驅動測振

      測試內容

      用高頻高壓信號來驅動壓電陶瓷振動

      測試目的

      利用超聲波換能器功率放大器對驅動電壓進行放大

      實現壓電陶瓷的高效率振動

      最后使用激光測振儀來測振

    超聲波換能器功率放大器如何驅動壓電陶瓷測振動頻率?

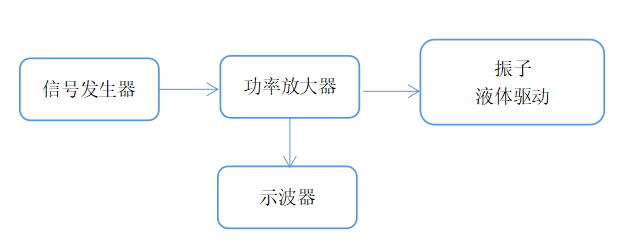

      其中,超聲波換能器高壓放大器用來放大激勵信號,驅動壓電陶瓷高效率振動,振動測試儀用來實時監測壓電陶瓷振動,信號發生器主要用來提供激勵信號,示波器監測負載兩端電信號、幅值頻率等參數。

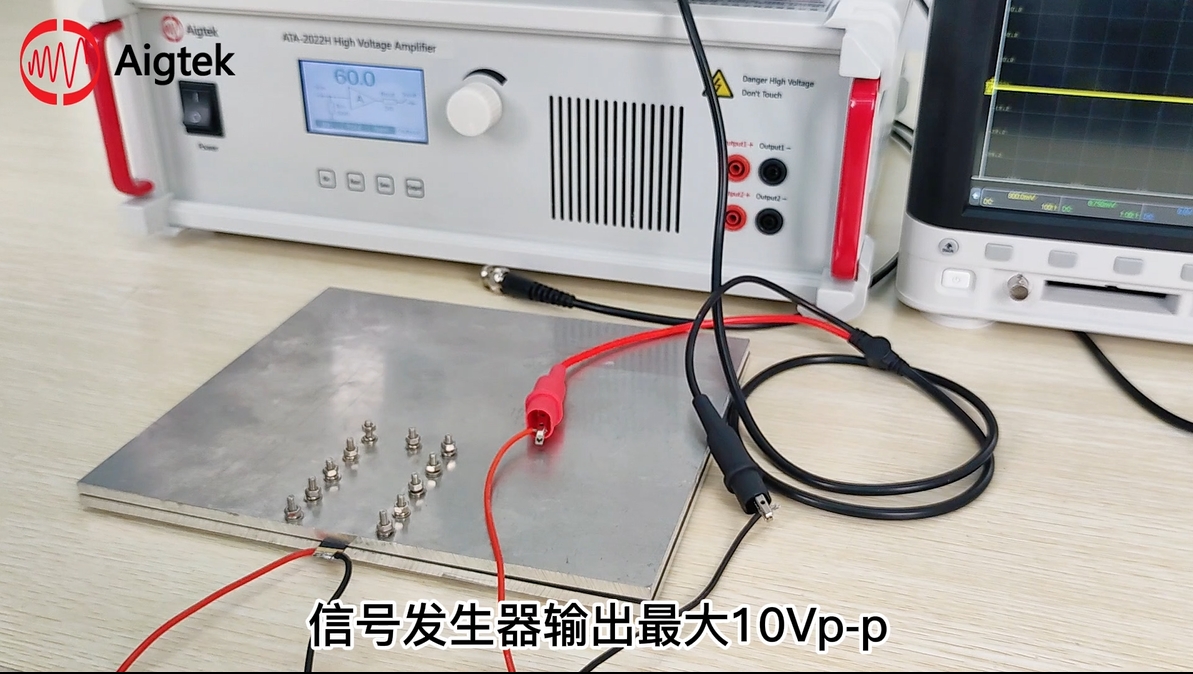

      首先,信號發生器輸出電壓10Vp-p,觀察在不同頻率下壓電陶瓷的振動頻率,此時我們可以發現壓電陶瓷的振動頻率不夠比較低,測試我們就采用信號發生器+超聲波換能器功率放大器的測試方案來進行驅動。

    超聲波換能器功率放大器如何驅動壓電陶瓷測振動頻率?

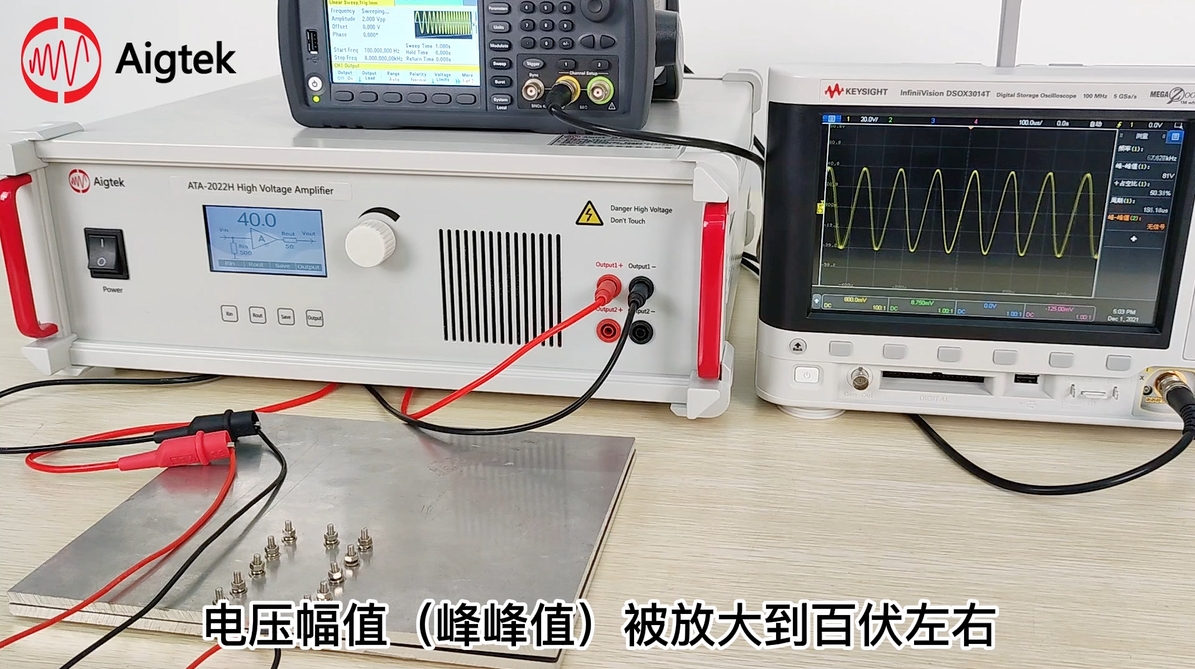

      信號發生器依舊設置10Vp-p電壓,正弦波,通過我們的超聲波換能器功率放大器放大后,即產生了高頻高壓信號,電壓幅值(峰峰值)由原來的10Vp-p被放大到百伏左右,能夠很好地驅動壓電陶瓷片振動,產生所需要的高頻有效振動,最后使用激光測振儀進行測試即可得到壓電陶瓷振幅數據。

      超聲波換能器高壓放大器的指標參數:

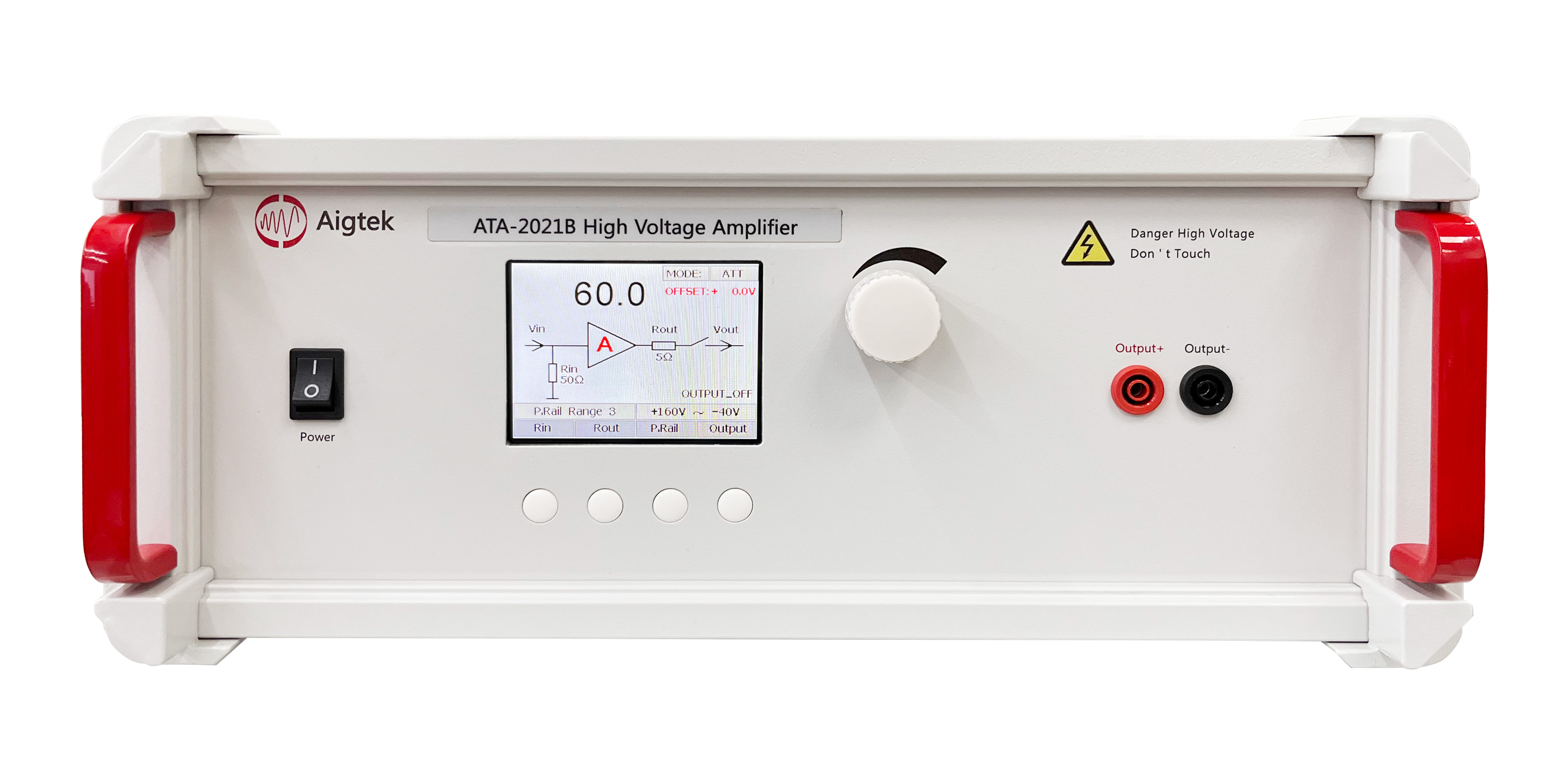

      ATA-2021B超聲波換能器功率放大器

    ATA-2021B高壓放大器

      單通道,四象限輸出,可用于驅動壓電陶瓷、換能器等容性負載

      可輸出正弦波、方波、三角波、脈沖波

      輸出電壓200Vp-p(±100Vp)

      最大輸出電流(峰值)500mAp

      工作頻率(-3dB)DC~1MHz

      低輸出噪聲,提供高精確的輸出

    西安安泰電子是專業從事功率放大器高壓放大器功率放大器模塊、功率信號源、射頻功率放大器、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業,為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線,且具有相當規模的儀器設備供應商,樣機都支持免費試用。如想了解更多功率放大器等產品,請持續關注安泰電子官網www.aigtek.com或撥打029-88865020。
