      電路中的電源是電子設備中的基礎組件之一。電源可以根據其特性分為電壓源和電流源,它們?cè)陔娐分杏兄煌淖饔煤托袨椤@斫怆妷涸春碗娏髟吹母拍顚?duì)于電路設計和分析至關重要。

      電壓源

      電壓源是一種提供恒定電壓的電子元件。它的特點是無論負載電阻的變化如何,都能夠維持其輸出電壓。在電路中,電壓源通常表示為一個理想的電動勢,即一個恒定的電壓值與電路的兩個端口相連。電壓源的符號表示為一個平行的線段,類似于兩個平行的導線。

    ATS-1000V系列基準電壓源指標參數

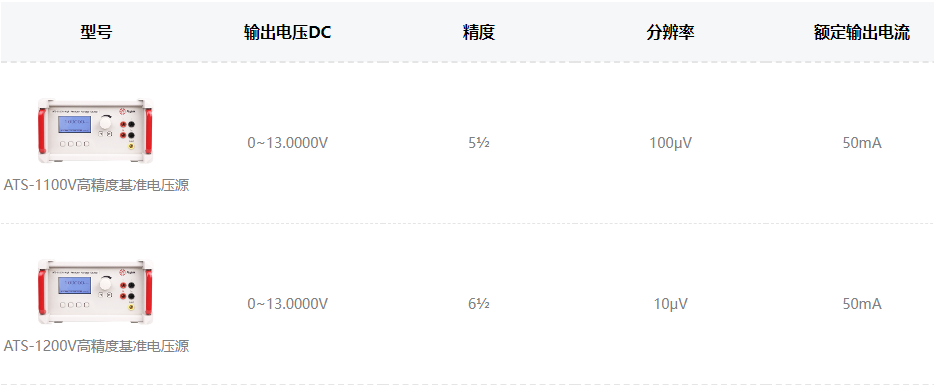

      圖:ATS-1000V系列基準電壓源指標參數

      理想電壓源

      理想電壓源的特性包括:

      恒定電壓輸出:無論負載電阻的變化,理想電壓源能夠始終提供恒定的電壓。

      內部電阻為零:理想電壓源的內部電阻被假定為零,這意味著它能夠提供任意大小的電流以維持恒定的電壓。

      不考慮能量消耗:理想電壓源不消耗能量,因此它能夠持續地提供恒定的電壓。

      電流源

      電流源是一種提供恒定電流的電子元件。與電壓源類似,電流源能夠保持其輸出電流在電路中的恒定。在電路圖中,電流源通常表示為一個恒定電流的箭頭,連接到電路的兩個端口。

    ATS-2000C系列高精度電流源

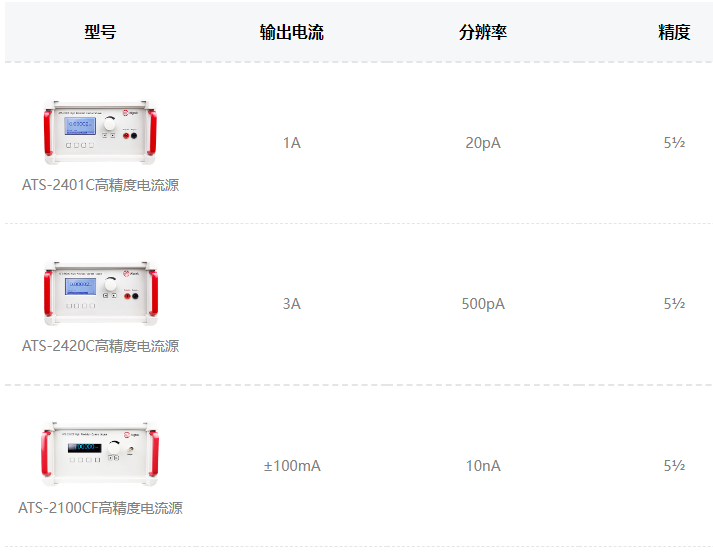

      圖:ATS-2000C系列高精度電流源指標參數

      理想電流源

      理想電流源的特性包括:

      恒定電流輸出:無論電路中的負載電阻如何變化,理想電流源都能夠提供恒定的電流輸出。

      內部電阻為無窮大:理想電流源的內部電阻被假定為無窮大,因此它能夠提供恒定的電流而不受負載電阻變化的影響。

      不考慮能量消耗:理想電流源也不消耗能量,因此它能夠持續地提供恒定的電流。

      區別與應用

      電壓源和電流源在電路中有著不同的應用和行為:

      負載影響:電壓源能夠保持其輸出電壓,不受負載電阻的影響;而電流源則保持輸出電流恒定,不受負載電阻變化的影響。

      理想性質:在理想情況下,理想電壓源的內部電阻為零,而理想電流源的內部電阻為無窮大。

      應用領域:電壓源通常用于驅動需要特定電壓的電路或元件,例如電子器件或電路的供電;而電流源則常用于驅動需要特定電流的應用,例如一些傳感器或特定電路中。

      實際電源的特性

      盡管理想電壓源和理想電流源對于理論分析很有用,但實際電源往往會有一些非理想的特性。例如,現實中的電源可能會有一定的內部電阻,電壓源在承受重負載時可能出現電壓下降,電流源在開路時可能會出現電壓漂移等。

      電壓源和電流源是電路中常見的兩種基本電子元件,它們分別提供恒定的電壓和電流。理解它們的特性和行為對于設計和分析電路至關重要。在實際應用中,工程師需要考慮電源的實際特性,并根據具體需求選擇適當?shù)碾娫搭愋蛠?lái)滿足電路的要求。
