功率放大電路是用來輸出較大功率的電路,功率放大電路的主要任務是,在允許的失真限度內,盡可能高效率地向負載提供足夠大的功率。
主要技術指標★輸出功率Pom
輸出功率:功率放大電路提供給負載的信號功率稱不輸出功率。
計算方法:輸入為正弦波且輸出基本不失真條件下,輸出功率是交流功率Po=IoUo,Io和Uo均為交流有效值。
輸出功率Pom:是在電路參數確定的情況下負載上可能獲得的交流功率。
★轉換效率η
轉換效率:功率放大電路的輸出功率與電源所提供的功率之比稱為轉換效率。
電源直流功率:其值等于電源輸出電流平均值及其電壓之積。
晶體管的極限參數:晶體管集電極電流ICM,管壓降U(BR)CEO,耗散功率PCM。
在選擇功率放管時,要特別注意極限參數的選擇,以保證管子安全工作。
工作狀態
甲類:在放大電路中,當輸入信號為正弦波時,若晶體管在信號的整個周期內均導通(即導通角θ=360°),則稱之工作在甲類狀態;
乙類:若晶體管僅在信號的正半周或負半周導通(即θ=180°),則稱之工作在乙類狀態;
甲乙類:若晶體管的導通時間大于半個周期且小于一個周期(即θ=180°~360°之間),則稱之工作在甲乙類狀態;

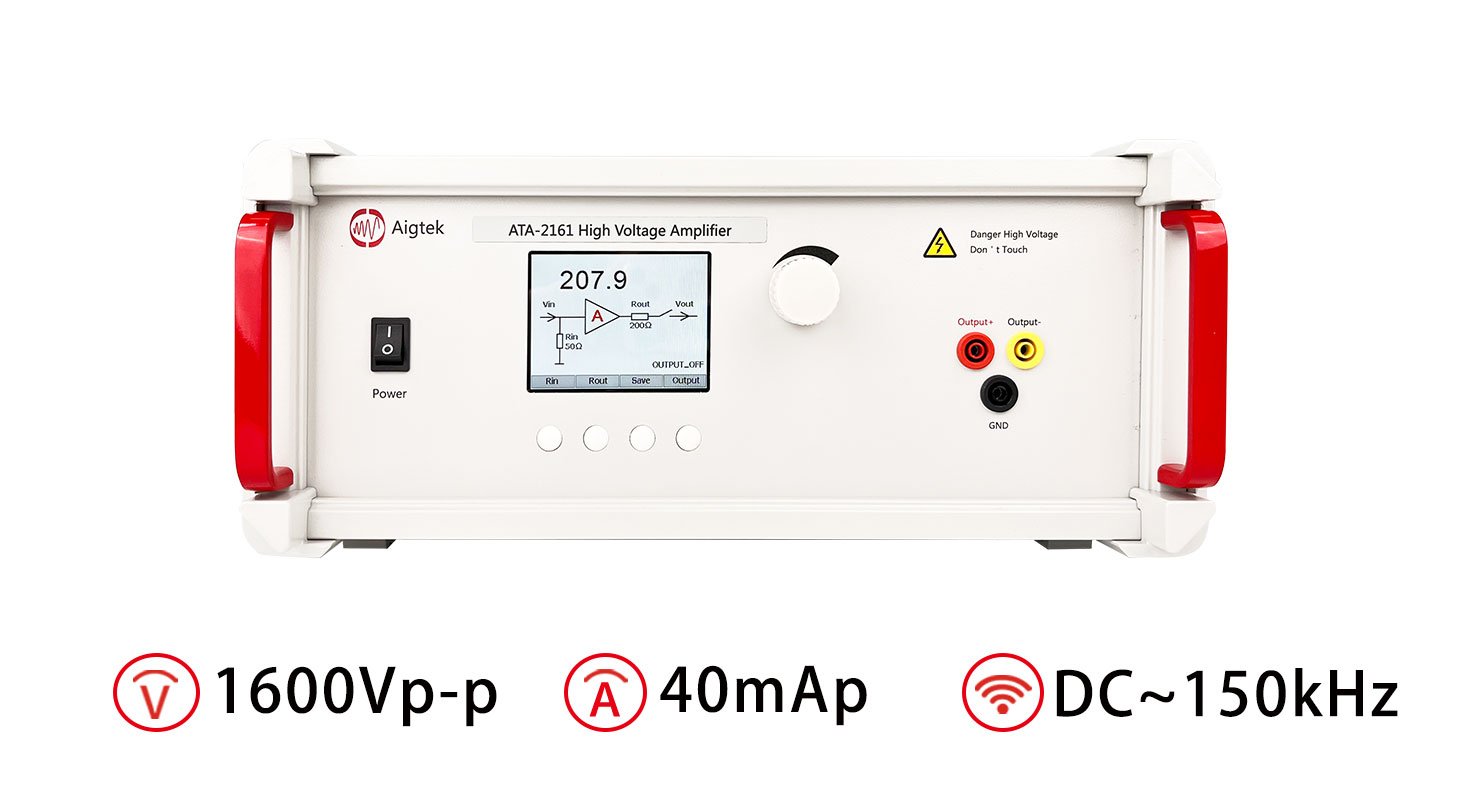

圖:ATA-2161高壓放大器指標參數
以上就是功率放大電路技術指標和工作狀態的介紹內容,如果還有什么不懂的,歡迎隨時咨詢。
